تست فشار خط گیربکس
فشار خط گیربکس، یکی از حیاتیترین پارامترهای عملکردی در سیستمهای اتوماتیک است که وظیفه کنترل و تنظیم نیروی هیدرولیکی در تمامی مدارهای داخلی را بر عهده دارد. این فشار توسط پمپ داخلی ایجاد شده و از طریق سلونوئیدها و سوپاپهای هیدرولیکی، برای تعویض دندهها، قفل مبدل گشتاور و تغذیه مدارهای کنترل روغن توزیع میشود.
هرگونه اختلال در فشار خط، مستقیماً عملکرد دندهها را تحت تأثیر قرار داده و ممکن است موجب گیرکردن گیربکس در یک دنده خاص یا رفتن به حالت حفاظت شود. تست فشار خط گیربکس، اولین گام تشخیصی در فرآیند ارزیابی سلامت گیربکس است و معمولاً با ابزار مخصوص گیج فشار در نقاط تست تعیینشده توسط کارخانه انجام میگیرد.
این آزمون، میزان واقعی فشار روغن در حالتهای مختلف رانندگی مانند P، R، N و D را نشان میدهد تا بتوان بررسی کرد که آیا پمپ داخلی و شیر کنترل فشار به درستی عمل میکنند یا خیر. در خودروهایی مانند MVM یا Chery، فشار خط استاندارد بسته به مدل مابین ۵ تا ۱۲ بار متغیر است و باید در هنگام گرم بودن روغن و در حالت دور آرام اندازهگیری شود.
اهمیت این آزمون در آن است که میتواند تمایز بین ایراد مکانیکی پمپ و خرابی کنترل الکترونیکی را مشخص کند، زیرا کاهش فشار غیرعادی هم میتواند ناشی از نشتی داخلی و هم عملکرد نادرست سلونوئید تنظیم فشار باشد.
سازوکار پمپ داخلی گیربکس و تأثیر آن بر فشار سیستم
پمپ داخلی گیربکس، نیروی محرک اصلی برای گردش روغن و ایجاد فشار خط محسوب میشود و معمولاً در ابتدای مدار هیدرولیکی و متصل به محور ورودی توربین قرار دارد. نوع پمپ در اغلب گیربکسهای اتوماتیک از نوع دندهای یا پرهای است که وظیفه دارد با افزایش دور موتور، حجم مشخصی از روغن را از فیلتر عبور داده و به مسیرهای فشار بالا منتقل کند.
عملکرد دقیق پمپ، پایهی تمام کنترلهای هیدرولیکی گیربکس است؛ بهطوریکه اگر پمپ نتواند فشار کافی ایجاد کند، سلونوئیدها، سوپاپهای کنترل و صفحات اصطکاکی دچار لغزش یا عدم درگیری کامل میشوند. گیرکردن گیربکس روی دنده معمولا در شرایطی رخ میدهد که پمپ توان تأمین فشار در مدار تعویض را از دست داده و مدارهای بالادست دچار افت شدید جریان روغن میشوند.
در این وضعیت، واحد TCU بهصورت حفاظتی یک دنده میانی را ثابت نگه میدارد تا از آسیب به گیربکس جلوگیری شود. خرابی پمپ ممکن است ناشی از سایش دنده داخلی، انحراف محور، انسداد مسیر مکش یا ترک در پوسته باشد. یکی از نشانههای مشخص، افزایش دور موتور بدون تغییر سرعت و صدای زوزه هنگام تلاش برای تعویض است.
بررسی وضعیت پمپ از طریق تست فشار خط گیربکس، دقیقترین روش برای تشخیص اولیه سلامت آن است. در صورتی که فشار در تمامی حالات کمتر از استاندارد باشد، احتمال خرابی مکانیکی پمپ یا نشتی شدید در سوپاپ اصلی کنترل وجود دارد و باید گیربکس باز شود تا بررسی کامل انجام گیرد.
پیشنهاد خواندنی: تعمیر گیربکس MVM X33 S
فرآیند انجام تست فشار خط گیربکس بهصورت تخصصی و تفسیر نتایج

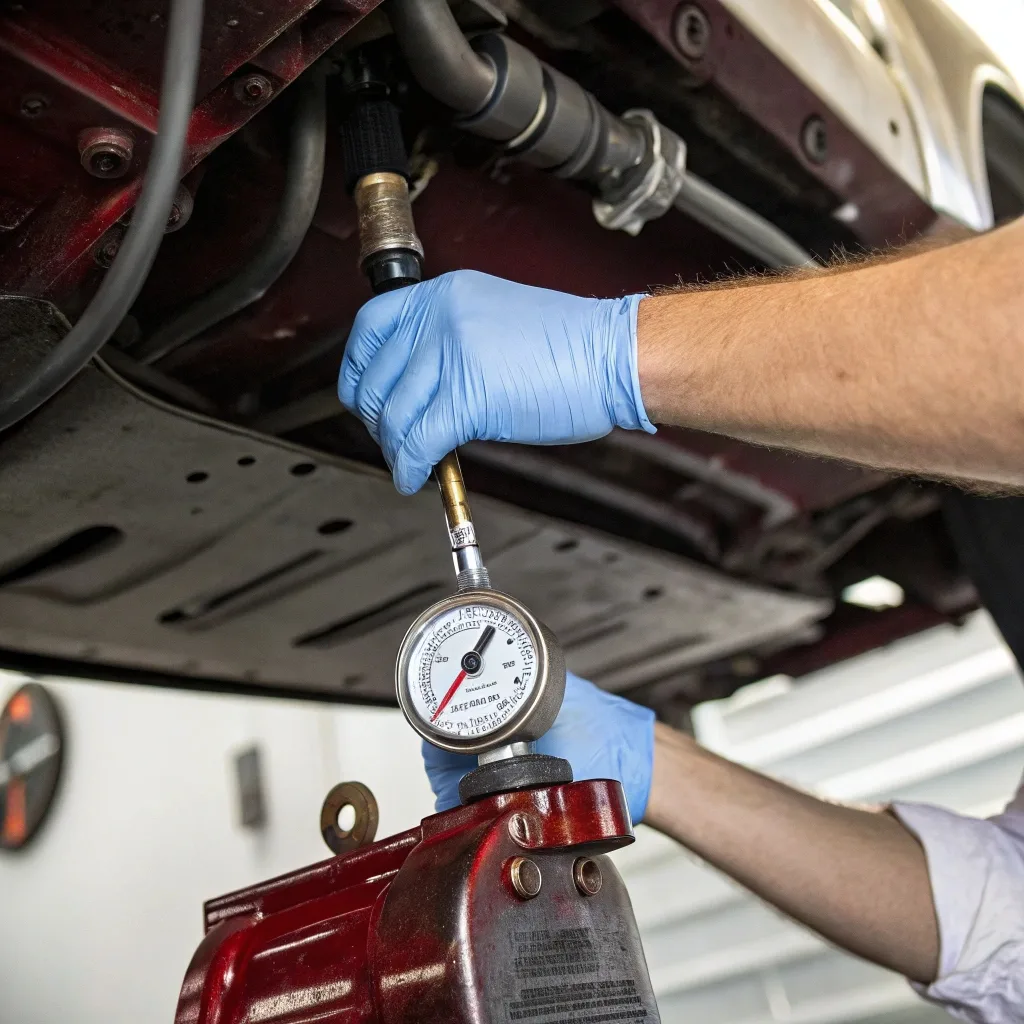

تست فشار خط گیربکس، باید با دقت و در شرایط کاری واقعی گیربکس انجام گیرد، زیرا تغییرات دما و دور موتور تأثیر مستقیم بر خوانش فشار دارند. ابتدا گیربکس تا دمای کاری طبیعی حدود ۷۵ تا ۹۰ درجه سانتیگراد گرم میشود، سپس گیج فشار به محل تعیینشده روی بدنه گیربکس متصل میگردد؛ این نقطه معمولاً در کنار فیلتر یا روی محفظه سوپاپ تعویض نصب شده است.
در حالت P و دور آرام، فشار پایه اندازهگیری میشود تا وضعیت عملکرد پمپ در جریان آزاد سنجیده شود. سپس در حالت D و فشرده شدن پدال ترمز، فشار کاری در مدار محرک تست میشود؛ هرگونه افت بیشتری از یک تا دو بار در این حالت نشاندهنده نشتی یا ضعف پمپ است. مرحله بعدی بررسی عملکرد سلونوئید تنظیم فشار (Pressure Control Solenoid) است که با تحریک دستی یا از طریق دیاگ، باید افزایش تدریجی و یکنواخت فشار مشاهده شود.
اگر فشار بهصورت نوسانی یا ثابت باقی بماند، احتمال خرابی در سیستم کنترل یا گرفتگی مسیر وجود دارد. در نهایت، فشار در حالت R نیز اندازهگیری میشود زیرا در این حالت پمپ تحت بیشترین بار هیدرولیکی قرار دارد. تفسیر نتایج تست باید براساس نمودار فشار کارخانه انجام شود تا مشخص گردد کاهش فشار ناشی از خرابی سازهای پمپ است یا ایراد الکترونیکی در سلونوئید. در خودروهایی با گیربکس CVT نیز این تست با خوانش فشار اولیه از طریق سنسور الکترونیکی سنجیده میشود، نه از طریق گیج مکانیکی.
روشهای رفع ایراد پمپ داخلی در صورت کاهش فشار یا گیرکردن روی دنده
رفع ایراد پمپ داخلی در صورت گیرکردن گیربکس روی دنده، نیازمند بازسازی دقیق یا تعویض کامل قطعه است، زیرا پمپ در تماس مستقیم با مدار فشار بالا و روغن گرم فعالیت دارد و معمولاً قابل تعمیر سطحی نیست. پس از بازکردن گیربکس، اجزای پمپ شامل پوسته، دندهها، درپوش سوپاپ و محور ورودی باید از نظر سایش، ترک و تاب فیزیکی بررسی شوند. اگر دنده داخلی یا پرهها ساییده شده باشند، میزان جریان کاهش یافته و فشار خط افت میکند؛ در این حالت تنها تعویض کامل پمپ میتواند عملکرد را بازگرداند.
همچنین باید مسیر مکش و فیلتر گیربکس کاملاً تمیز شود، زیرا گرفتگی آن باعث cavitation یا حبابزایی در ورودی پمپ میشود که بهسرعت دندهها را تخریب میکند. نصب پمپ جدید نیز باید با دقت در مرکزیت محور توربین و رعایت گشتاور پیچها انجام گیرد تا انحراف زاویهای به وجود نیاید. پس از نصب، سطح روغن تنظیم و تست فشار خط گیربکس مجدد اجرا میشود تا مقدار واقعی فشار در تمامی حالات بررسی گردد.
اگر پس از تعویض پمپ هنوز گیربکس روی دنده باقی میماند، احتمال خرابی سلونوئید کنترل فشار یا نشتی داخلی در مجموعه سوپاپ وجود دارد که باید دیاگ و تست تطبیق نرمافزاری TCU انجام شود. این ترکیب میان تست مکانیکی و نرمافزاری، امکان حذف کامل ایراد و بازگردانی عملکرد نرمال گیربکس را فراهم میکند. در خودروهای MVM، رعایت دقیق اندازه واشر آببندی پمپ اهمیت دارد، زیرا اختلاف حتی نیممیلیمتر در ضخامت میتواند فشار خط کل سیستم را کاهش دهد و موجب تکرار گیرکردن دنده شود.
نگهداری پیشگیرانه و توصیههای تخصصی برای پمپ و مدار فشار گیربکس
برای جلوگیری از بروز ایراد پمپ داخلی و حفظ فشار خط ثابت، نگهداری پیشگیرانه گیربکس باید طبق استاندارد کارخانه اجرا شود. اول و مهمتر از همه، تعویض منظم روغن گیربکس و فیلتر است، زیرا آلودگی و ذرات سایشی در روغن باعث گرفتگی مسیر مکش و آسیب سریع به دندههای پمپ میشوند. همچنین باید از روغن مخصوص هر مدل گیربکس استفاده شود تا خواص ویسکوزیته و فشار دینامیکی آن با طراحی سیستم مطابقت داشته باشد.
بررسی سطح روغن در حالت گرم و تنظیم دقیق آن نیز اهمیت دارد؛ کمبود سطح موجب مکش هوا و تقلیل فشار میشود و زیادی آن باعث کف کردن و نوسان فشار در سلونوئیدهای کنترل خواهد شد. در فواصل هر سرویس اصلی، باید تست فشار خط گیربکس با دستگاه دیاگ یا گیج انجام گیرد تا هرگونه افت تدریجی مشخص شود. در صورتی که فشار با گذشت زمان کاهش یابد، نشانه فرسایش پمپ یا وجود نشتی در سوپاپها است که باید پیش از آسیب به دندهها برطرف گردد.
رعایت دمای کاری استاندارد گیربکس نیز از عوامل تعیینکننده در عمر پمپ است، زیرا حرارت بالا خاصیت روانکاری روغن را کاهش داده و موجب سایش سریعتر سطح تماسها میشود. در نهایت، آگاهی از رفتار گیربکس در شروع حرکت یا تعویض دندهها، خود بهترین ابزار تشخیص زودهنگام ایراد است؛ هر گونه تأخیر، لغزش یا گیرکردن نشانهای از افت فشار و اختلال عملکرد پمپ محسوب میشود که نیازمند پیگیری فوری است.
سوالات متداول
چرا در صورت گیرکردن گیربکس روی دنده باید تست فشار خط گیربکس انجام شود؟
زیرا تست فشار خط گیربکس تنها روش مستقیم برای تشخیص سلامت پمپ داخلی و مدار هیدرولیکی است و میتواند مشخص کند افت عملکرد ناشی از ضعف مکانیکی پمپ است یا ایراد در سیستم کنترل الکترونیکی.
آیا با تعویض روغن گیربکس میتوان مشکل افت فشار یا گیرکردن دنده را رفع کرد؟
در مواقعی که علت افت فشار ناشی از آلودگی یا گرفتگی فیلتر باشد، تعویض روغن و فیلتر ممکن است تا حدی عملکرد را بهبود دهد؛ اما اگر پمپ داخلی یا سوپاپ فشار آسیب دیده باشند، تنها تعمیر یا جایگزینی قطعات مکانیکی مشکل را بهطور کامل رفع میکند.
