سنسور دریچه گاز Arrizo 5 FL و نقش آن در عملکرد موتور

سنسور دریچه گاز Arrizo 5 FL، یک جزء حیاتی در سیستم مدیریت الکترونیکی موتور (ECU) خودروهای مدرن است که وظیفه پایش و ارسال اطلاعات مربوط به موقعیت دریچه گاز را به واحد کنترل موتور بر عهده دارد. این سنسور، معمولاً از نوع پتانسیومتر یا اثر هال، بر روی محور دریچه گاز نصب می‌شود و با چرخش دریچه، مقاومت یا ولتاژ خروجی خود را تغییر می‌دهد.

اطلاعات دقیق در مورد میزان باز بودن دریچه گاز، به ECU امکان می‌دهد تا استراتژی‌های صحیح برای تزریق سوخت، زمان‌بندی جرقه‌زنی، و در خودروهای اتوماتیک، تعویض دنده‌ها را اتخاذ کند. به عنوان مثال، هنگامی که راننده پدال گاز را فشار می‌دهد، دریچه گاز باز می‌شود و سنسور TPS این تغییر موقعیت را به ECU گزارش می‌دهد.

ECU بر اساس این اطلاعات و سایر داده‌های دریافتی از سنسورهای دیگر (مانند سنسور دور موتور، سنسور فشار منیفولد و سنسور اکسیژن)، میزان سوخت مورد نیاز و زمان جرقه‌زنی را برای احتراق بهینه و تولید قدرت مطلوب تنظیم می‌کند. نقش حیاتی TPS در کنترل دقیق مخلوط سوخت و هوا، هم در بهینه‌سازی مصرف سوخت و هم در کاهش آلایندگی‌ها و ارائه واکنش مناسب موتور به فرمان راننده، غیرقابل انکار است. خرابی این سنسور می‌تواند تأثیرات منفی گسترده‌ای بر عملکرد کلی خودرو داشته باشد.

جدول علائم و پیامدهای خرابی سنسور دریچه گاز (TPS) در Arrizo 5 FL

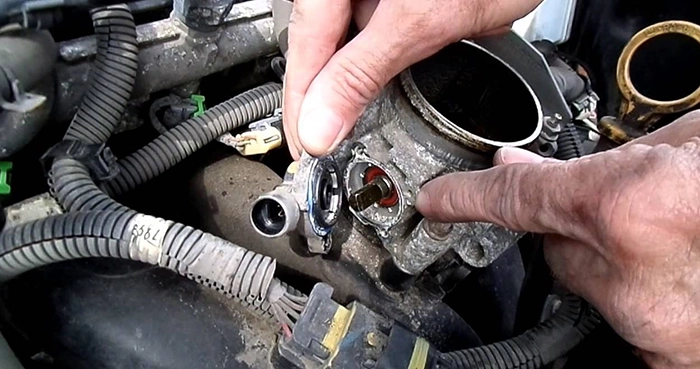

ابزار و روش‌های تست سنسور دریچه گاز Arrizo 5 FL

تست سنسور دریچه گاز Arrizo 5 FL برای تشخیص عملکرد صحیح آن، معمولاً با استفاده از ابزارهای خاص و روش‌های مشخصی انجام می‌شود. رایج‌ترین ابزار برای این کار، یک مولتی‌متر دیجیتال (Digital Multimeter) است که قادر به اندازه‌گیری ولتاژ و مقاومت باشد. برای شروع تست، ابتدا باید محل سنسور TPS روی دریچه گاز را پیدا کرده و کانکتور آن را جدا کرد. سپس، با استفاده از دیاگرام سیم‌کشی خودرو، پایه تغذیه (معمولاً ۵ ولت)، پایه سیگنال (خروجی) و پایه اتصال بدنه (زمین) سنسور شناسایی می‌شوند.

روش تست ولتاژ با اتصال مولتی‌متر بین پایه سیگنال و پایه اتصال بدنه انجام می‌شود. با چرخش آهسته دریچه گاز از حالت کاملاً بسته تا کاملاً باز، ولتاژ خروجی سنسور باید به صورت پیوسته و بدون افت یا پرش ناگهانی، از یک مقدار حداقل (مثلاً حدود ۰.۵ ولت در حالت بسته) تا یک مقدار حداکثر (مثلاً حدود ۴.۵ ولت در حالت باز) تغییر کند. هرگونه قطعی، پرش یا عدم تغییر پیوسته ولتاژ نشان‌دهنده خرابی سنسور است. روش دیگر، تست مقاومت است که با جدا کردن کانکتور سنسور و اندازه‌گیری مقاومت بین پایه سیگنال و پایه اتصال بدنه انجام می‌شود.

مقاومت نیز باید با چرخش دریچه گاز، به صورت پیوسته تغییر کند. علاوه بر مولتی‌متر، می‌توان از اسیلوسکوپ (Oscilloscope) نیز برای مشاهده شکل موج ولتاژ خروجی TPS استفاده کرد که دقت بالاتری را در تشخیص نوسانات و نقاط ضعف سنسور ارائه می‌دهد. در خودروهای مدرن، با استفاده از دستگاه دیاگ (Scan Tool)، می‌توان پارامترهای زنده (Live Data) سنسور TPS را مشاهده کرد که شامل ولتاژ خروجی یا درصد باز بودن دریچه گاز است و به صورت لحظه‌ای اطلاعات را نمایش می‌دهد.

پیشنهاد خواندنی: تعمیر گیربکس Arrizo 5 FL

تفسیر نتایج تست و اقدامات لازم

تفسیر صحیح نتایج تست سنسور دریچه گاز Arrizo 5 FL برای تصمیم‌گیری در مورد اقدامات بعدی بسیار حیاتی است. اگر در تست ولتاژ یا مقاومت، مقادیر به صورت پیوسته و خطی از حداقل به حداکثر تغییر نکردند (یعنی افت ناگهانی، پرش، یا توقف در یک نقطه)، نشان‌دهنده وجود نقطه مرده یا خرابی در مسیر مقاومتی سنسور است و در این صورت، سنسور نیاز به تعویض دارد. اگر ولتاژ خروجی در حالت کاملاً بسته یا کاملاً باز خارج از محدوده مشخص شده توسط سازنده بود (مثلاً کمتر از ۰.۴ ولت در حالت بسته یا بیشتر از ۴.۶ ولت در حالت باز)، این نیز نشان‌دهنده کالیبراسیون نادرست یا خرابی سنسور است.

در مواردی که با دستگاه دیاگ، خطای TPS (مانند P0120 تا P0124) مشاهده می‌شود، ابتدا باید اتصالات و سیم‌کشی سنسور به دقت بررسی شود؛ زیرا گاهی اوقات مشکل از اتصالات شل یا سیم‌های آسیب‌دیده است و نه خود سنسور. پس از اطمینان از سلامت سیم‌کشی، اگر تست‌های سنسور نشان‌دهنده خرابی بودند، تنها راه حل، تعویض سنسور دریچه گاز با یک قطعه جدید و با کیفیت است.

پس از تعویض سنسور، در برخی خودروها ممکن است نیاز به ریست کردن ECU یا انجام فرآیند کالیبراسیون مجدد (Throttle Relearn) با استفاده از دستگاه دیاگ باشد تا ECU موقعیت‌های جدید سنسور را تشخیص داده و با آن تطبیق یابد. عدم انجام این فرآیند می‌تواند منجر به ادامه مشکلات عملکردی شود. در نهایت، پس از تعویض و کالیبراسیون، باید یک تست جاده‌ای انجام شود تا از رفع کامل مشکلات و عملکرد صحیح موتور اطمینان حاصل گردد.

پیشگیری و نگهداری سنسور دریچه گاز

سنسور دریچه گاز، مانند بسیاری از قطعات الکترونیکی خودرو، عمر مفیدی دارد و به مرور زمان ممکن است دچار فرسودگی شود. با این حال، با رعایت برخی نکات پیشگیرانه و نگهداری مناسب، می‌توان به افزایش طول عمر آن و جلوگیری از خرابی‌های زودهنگام کمک کرد. مهم‌ترین اقدام، حفظ نظافت و سلامت محفظه دریچه گاز (Throttle Body) است. تجمع آلودگی‌ها، کربن و رسوبات در اطراف پروانه دریچه گاز می‌تواند باعث گیر کردن آن یا عدم باز و بسته شدن کامل و روان دریچه شود که این امر به سنسور TPS فشار وارد کرده و اطلاعات نادرستی را به ECU ارسال می‌کند.

تمیز کردن منظم دریچه گاز با اسپری مخصوص تمیزکننده دریچه گاز، می‌تواند از این مشکلات پیشگیری کند. همچنین، باید از تماس مستقیم اسپری‌های تمیزکننده با خود سنسور TPS خودداری شود، زیرا برخی از مواد شیمیایی می‌توانند به اجزای داخلی سنسور آسیب برسانند. بررسی دوره‌ای اتصالات الکتریکی سنسور و اطمینان از محکم بودن و عدم وجود خوردگی در آن‌ها نیز اهمیت دارد؛ اتصالات ضعیف می‌توانند به سیگنال‌های ناپایدار و خطا منجر شوند.

پرهیز از رانندگی‌های بسیار خشن و شتاب‌گیری‌های ناگهانی و مداوم نیز می‌تواند به کاهش استرس بر روی سنسور و مکانیزم دریچه گاز کمک کند. در صورت نیاز به تعویض سنسور، همیشه از قطعات با کیفیت و اورجینال استفاده شود، زیرا سنسورهای ارزان‌قیمت و غیراستاندارد ممکن است دقت لازم را نداشته باشند و در مدت زمان کوتاهی دوباره خراب شوند یا عملکرد موتور را مختل کنند.

سؤالات متداول

آیا می‌توان سنسور دریچه گاز Arrizo 5 FL را تعمیر کرد یا حتماً باید تعویض شود؟

سنسور دریچه گاز معمولاً یک قطعه مهر و موم شده است و تعمیر آن در اغلب موارد امکان‌پذیر نیست. خرابی‌های داخلی مانند فرسودگی مسیر مقاومتی یا نقص در اجزای الکترونیکی کوچک را نمی‌توان به طور مؤثر تعمیر کرد، بنابراین تعویض کامل سنسور با یک قطعه جدید، راه حل استاندارد و مطمئن است.

آیا پس از تعویض سنسور دریچه گاز، حتماً نیاز به کالیبراسیون یا ریست ECU است؟

بله، در بسیاری از خودروهای مدرن، پس از تعویض سنسور دریچه گاز، نیاز به انجام فرآیند کالیبراسیون مجدد (Throttle Relearn) یا ریست کردن ECU با دستگاه دیاگ وجود دارد. این کار به ECU کمک می‌کند تا موقعیت‌های جدید سنسور را تشخیص داده و با آن تطبیق یابد تا عملکرد موتور بهینه شود.
